如何使用群晖（DSM）运行N2N-编译篇

群晖（后面使用DSM代替）是一个目前最著名的NAS系统，没有之一。
如何在DSM上直接运行N2N呢，当然又需要交叉编译了😂。
下面的交叉编译操作，需要有Linux的基本功，和vim操作的基本功。

已编译好的文件

编译环境：
Ubuntu 20.04.1 LTS
Linux vm-n2n-cc2 5.4.0-59-generic #65-Ubuntu SMP Thu Dec 10 12:01:51 UTC 2020 x86_64 x86_64 x86_64 GNU/Linux

• 特别提示，不同的DSM系统，不同的架构，文件是不能通用的

• 下面是基于DSM6.2.3，apollolake架构编译好的文件

  1 2 3 4 5

  wget https://download.margrop.net/d/oneindex/network/n2n_2.8_stable/DSM6.2.3/libssl.so.1.1 -O libssl.so.1.1 wget https://download.margrop.net/d/oneindex/network/n2n_2.8_stable/DSM6.2.3/libcrypto.so.1.1 -O libcrypto.so.1.1 wget https://download.margrop.net/d/oneindex/network/n2n_2.8_stable/DSM6.2.3/edge -O edge wget https://download.margrop.net/d/oneindex/network/n2n_2.8_stable/DSM6.2.3/supernode -O supernode wget https://download.margrop.net/d/oneindex/network/n2n_2.8_stable/DSM6.2.3/renew -O renew

• 下面是基于DSM6.1.7，broadwell架构编译好的文件

  1 2 3 4

  wget https://download.margrop.net/d/oneindex/network/n2n_2.8_stable/DSM6.1.7/libssl.so.1.1 -O libssl.so.1.1 wget https://download.margrop.net/d/oneindex/network/n2n_2.8_stable/DSM6.1.7/libcrypto.so.1.1 -O libcrypto.so.1.1 wget https://download.margrop.net/d/oneindex/network/n2n_2.8_stable/DSM6.1.7/edge -O edge wget https://download.margrop.net/d/oneindex/network/n2n_2.8_stable/DSM6.1.7/supernode -O supernode

N2N编译环境的准备

• 使用yum安装必要软件，下面是作者的参考文档

  https://github.com/ntop/ntopng/blob/dev/doc/README.compilation

交叉编译环境的准备

首先去下载目标机器对应的toolchain(就是用来编译目标平台的程序的编译工具套装，gcc、g++、ld和库啥的)。

在群晖的开发工具下载首页，进入DMS相应版本的目录里，比如我的是6.2.3版本，进去最新的DSM 6.2 Tool Chains，然后可以看到有很多对应着不同处理器的压缩包，找和你CPU对应的版本。

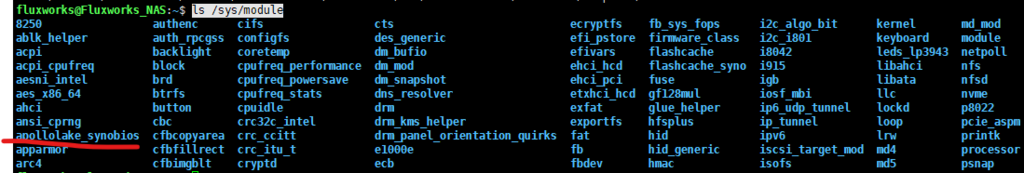

可以通过ls /sys/module | grep bios下面的文件找到CPU平台的代号。

可以看到我这台群晖对应的CPU平台为apollolake。

然后后面是Linux内核版本，和cpu架构，这两个可以通过uname命令查看。

1
2

uname -a
Linux Fluxworks_NAS 4.4.59+ #25426 SMP PREEMPT Wed Jul 8 03:21:29 CST 2020 x86_64 GNU/Linux synology_apollolake_918+

解压并添加环境变量：

1
2
3
4
5
6
7

tar -xf apollolake-gcc493_glibc220_linaro_x86_64-GPL.txz
# cd x86_64-pc-linux-gnu/bin
# ls
x86_64-pc-linux-gnu-addr2line  x86_64-pc-linux-gnu-cc            x86_64-pc-linux-gnu-elfedit    x86_64-pc-linux-gnu-gcc-ar      x86_64-pc-linux-gnu-gprof   x86_64-pc-linux-gnu-nm        x86_64-pc-linux-gnu-ranlib   x86_64-pc-linux-gnu-strip
x86_64-pc-linux-gnu-ar         x86_64-pc-linux-gnu-c++filt       x86_64-pc-linux-gnu-g++        x86_64-pc-linux-gnu-gcc-nm      x86_64-pc-linux-gnu-ld      x86_64-pc-linux-gnu-objcopy   x86_64-pc-linux-gnu-readelf
x86_64-pc-linux-gnu-as         x86_64-pc-linux-gnu-cpp           x86_64-pc-linux-gnu-gcc        x86_64-pc-linux-gnu-gcc-ranlib  x86_64-pc-linux-gnu-ld.bfd  x86_64-pc-linux-gnu-objdump   x86_64-pc-linux-gnu-size
x86_64-pc-linux-gnu-c++        x86_64-pc-linux-gnu-ct-ng.config  x86_64-pc-linux-gnu-gcc-4.9.3  x86_64-pc-linux-gnu-gcov        x86_64-pc-linux-gnu-ldd     x86_64-pc-linux-gnu-populate  x86_64-pc-linux-gnu-strings

可以看到gcc相关的可执行程序，这时候可以验证一下下的程序对不对，运行一个试试。
然后把bin目录添加到`PATH让系统能够找到你的工具链

1

export PATH=$PATH:你的工具包的目录/x86_64-pc-linux-gnu/bin

OpenSSL交叉编译

下载并解压OpenSSL源代码

1
2
3

wget https://www.openssl.org/source/openssl-1.1.1i.tar.gz
tar -xvzf openssl-1.1.1i.tar.gz
cd openssl-1.1.1i

配置工具链地址，并生成Makefile文件

1
2

export PATH=$PATH:/root/dsm/x86_64-pc-linux-gnu/bin
./config no-asm -shared --prefix=/opt/toolchain/openssl/install-x86_64

在Makefile中搜索:/CROSS_COMPILE=，并在后面加上x86_64-pc-linux-gnu-

1
2
3

vim Makefile
:/CROSS_COMPILE=
x86_64-pc-linux-gnu-

删除2个-m64

1

:/-m64

开始交叉编译OpenSSL

1
2

make
make install

下载N2N源代码

1
2
3
4

cd ~
git clone https://github.com/ntop/n2n
cd n2n
git checkout 2.8-stable

N2N交叉编译准备

1
2

cd ~/n2n
vim toolChain.cmake

在n2n的目录下新建toolChain.cmake文件，并输入下面的配置内容

1
2
3
4
5
6
7

SET(CMAKE_SYSTEM_NAME Linux)
SET(CMAKE_CROSSCOMPILING TRUE)
SET(CMAKE_CROSSCOMPILER "x86_64-pc-linux-gnu-")
SET(CMAKE_C_COMPILER "${CMAKE_CROSSCOMPILER}gcc")
SET(CMAKE_CXX_COMPILER "${CMAKE_CROSSCOMPILER}g++")
SET(CMAKE_FIND_ROOT_PATH /opt/toolchain/openssl/install-x86_64)
SET(CMAKE_VERBOSE_MAKEFILE on)

N2N交叉编译

使用CMake对n2n进行交叉编译，

1
2
3
4
5

mkdir build
cd build
export PATH=$PATH:/root/dsm/x86_64-pc-linux-gnu/bin
cmake -DCMAKE_TOOLCHAIN_FILE=../toolChain.cmake ..
make

N2N在群晖安装

用 WinSCP或wget之类的软件，将edge、supernode上传到 /usr/bin目录下
libssl.so.1.1和 libcrypto.so.1.1上传到 /lib64 下（32位CPU上传到 /lib下），其属性全改为 0755

1
2
3
4
5
6
7
8

chmod 755 edge
chmod 755 supernode
chmod 755 libssl.so.1.1
chmod 755 libcrypto.so.1.1
cp edge /usr/bin/
cp supernode /usr/bin/
cp libssl.so.1.1 /lib64/
cp libcrypto.so.1.1 /lib64/

手工启用tun模块：

1

insmod /lib/modules/tun.ko

• 可能会遇到的问题

  我的白群也无意当中升级到了最新版本 dsm6.2.2，后来又降级到6.1.7，因为622启动edge以后，居然有一半的edge是ping不通的，即使使用了下面的方法仍然如此，而617全通，没有任何问题，可见617系统的网络功能更好一些。我无意当中发现群晖 dsm6.1、6.2（6.0未知）在启动之后，最开始的时候 n2n 是正常的，n2n的路由表也是有的，但是很快群晖就开始删除 n2n 的路由表了，这就是我们加入开机启动，刚开始 n2n 网络是可以 ping 通的，一会就断开了的原因。下面说说处理方法，2018-8-15 的方法仅做参考。将从 这里下载 （鼠标放上面，按鼠标右键，在弹出的菜单中选择“链接另存为…”）的文件保存为 renew，并加入开机启动 rc.rocal 文件里的 edge 语句后面： /etc/new/renew & （renew 的属性改为 0755）。这样，以后我们即使手动启动 n2n，它也会在 10 秒内给你加上群晖给删除的静态路由。

自动启用tun模块并启动edge：

1
2
3
4
5
6
7
8
9
10
11

cat <<EOF > /usr/local/etc/rc.d/tun.sh
!/bin/sh -e
insmod /lib/modules/tun.ko
sleep 30
/root/n2n/edge -d h0 -a 10.0.0.1 -c margrop -k UFDMIlrK3ueQz5mS -l blog.margrop.net:2345 -r -v -f &
#/etc/new/renew &
sleep 10
ifconfig h0 down
sleep 10
ifconfig h0 up
EOF

给脚本可执行权限：

1

chmod a+x /usr/local/etc/rc.d/tun.sh

参考文章

http://www.lucktu.com/archives/778.html
群晖交叉编译记录（编译subversion）
交叉编译N2N-LEDE Koolshare x86_64
CMake交叉编译配置
群晖(Synology)下N2N的设置方法
